Восходящее тестирование интеграции


При восходящем тестировании интеграции сборка и тестирование системы начинаются с модулей-атомов, располагаемых на нижних уровнях иерархии. Модули подключаются движением снизу вверх. Подчиненные модули всегда доступны, и нет необходимости в заглушках.

Рассмотрим шаги методики восходящей интеграции.

1.  Модули нижнего уровня объединяются в кластеры (группы, блоки), выполняющие определенную программную подфункцию.

2.  Для координации вводов-выводов тестового варианта пишется драйвер, управляющий тестированием кластеров.

3. Тестируется кластер.

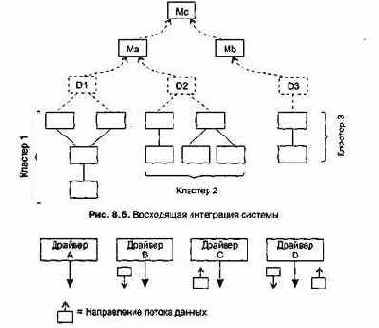

4.  Драйверы удаляются, а кластеры объединяются в структуру движением вверх. Пример восходящей интеграции системы приведен на рис. 8.6.

Модули объединяются в кластеры 1,2,3. Каждый кластер тестируется драйвером. Модули в кластерах 1 и 2 подчинены модулю Ма, поэтому драйверы D1 и D2 удаляются и кластеры подключают прямо к Ма. Аналогично драйвер D3 удаляется перед подключением кластера 3 к модулю Mb. В последнюю очередь к модулю Мс подключаются модули Ма и Mb.

Рассмотрим различные типы драйверов:

q       драйвер А — вызывает подчиненный модуль;

q       драйвер В — посылает элемент данных (параметр) из внутренней таблицы;

q       драйвер С —отображает параметр из подчиненного модуля;

q       драйвер D — является комбинацией драйверов В и С.

Очевидно, что драйвер А наиболее прост, а драйвер D наиболее сложен в реализации. Различные типы драйверов представлены на рис. 8.7.

Рис. 8.7. Различные типы драйверов

По мере продвижения интеграции вверх необходимость в выделении драйверов уменьшается. Как правило, в двухуровневой структуре драйверы не нужны.
