Технологии разработки программного обеспечения



Этап НАЧАЛО


Оконный интерфейс пользователя(WUI) — среда, управляемая событиями. Действия в среде инициируются функциями обратного вызова, которые вызываются в ответ на событие — пользовательский ввод. Ядром WUI является цикл обработки событий, который организуется менеджером ввода.

WUI должен обеспечивать следующие типы неперекрывающихся окон:

q простое окно, в которое может быть выведен текст;

q       окно меню, в котором пользователь может задать вариант действий — выбор подменю или функции обратного вызова.



Идентификация актеров

Актерами для WUI являются:

q       пользователь прикладной программы, использующей WUI;

q       администратор системы, управляющий работой WUI.

Внешнее окружение WUI имеет вид, представленный на рис. 15.5.

Рис. 15.5. Внешнее окружение WUI



Идентификация элементов Use Case

В WUI могут быть выделены два элемента Use Case:

q       управление окнами;

q       использование окон.

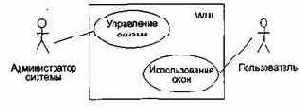

Диаграмма Use Case для среды WUI представлена на рис. 15.6.

Рис. 15.6. Диаграмма Use Case для среды WUI

Описания элементов Use Case



Описание элемента Use Case Управление окнами.

Действия начинаются администратором системы. Администратор может создать, удалить или модифицировать окно.

Описание элемента Use Case Использование окон.

Действия начинаются пользователем прикладной программы. Обеспечивается возможность работы с меню и простыми окнами.
